≤560mm 进料粒度 ：
48-1331t/h 生产能力 ：
单缸液压圆锥破碎机分为标准型和短头型，分别应用于中碎和细碎作业，广泛应用于冶金、建筑、公路、化工、建材工业中，适于破碎高硬度和高磨蚀性的矿石及岩石。 我公司吸收国外先进技术，结合圆锥破碎机领域的新技术进展研发设计的一种高效率破碎机，在金属矿和建筑砂石料的破碎方便应用较为广泛。多种腔形的中细破碎，仅仅更换定锥既可实现。程序控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。
外形非常的简洁紧凑，通过底部单缸的设计结构，完成了排料口直接调节、预防过铁、清腔的三个重要功能。因此，单缸液压圆锥破碎机没有外置的排料口调节机构，也没有外部液压缸或者弹簧的防过铁装置，整体外形结构简单紧凑。
![1-20061319395R62[1].jpg](/download/ueditor/image/20210511/6375632694929988377873451.jpg "1-20061319395R62[1].jpg")

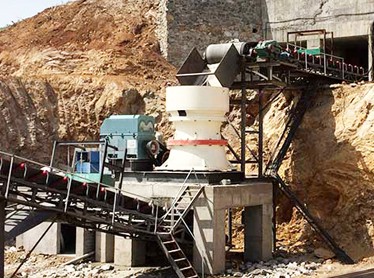

破碎生产线中单缸液压圆锥
![1-200613193951S9[1].jpg](/download/ueditor/image/20210511/6375632699166230676428392.jpg "1-200613193951S9[1].jpg")

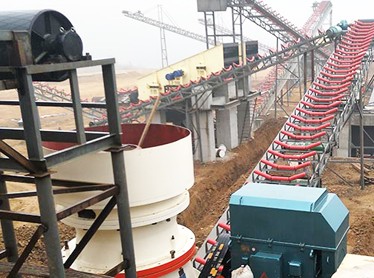

破碎生产线中单缸液压圆锥

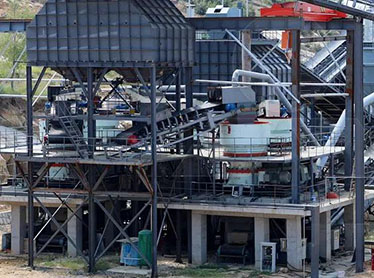

制砂生产线中
破碎生产线中单缸液压圆锥
|
型号 |
电机功率 kw |
腔型 |
最大给料尺寸 mm | 当破碎机调节到最小排料口的处理能力T/H | ||||||||||||||
| 19 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48 | 51 | 54 | 60 | 64 | ||||||
| TCS160 | 132-160 | EC | 360 | 126 | 138-173 | 147-230 | 156-293 | 165-310 | 174-327 | 183-344 | 196-306 | 205-256 | 214 | |||||
| C | 300 | 116-145 | 127-199 | 135-254 | 144-270 | 152-285 | 161-301 | 169-264 | 180 | |||||||||
| MC | 235 | 91 | 106-166 | 116-218 | 124-232 | 131-246 | 139-261 | 147-275 | 154-241 | 165 | ||||||||
| TCS250 | 220-250 | EC | 450 | 267 | 282-353 | 298-448 | 313-563 | 334-601 | 349-524 | 365-456 | ||||||||
| C | 400 | 225 | 239-299 | 254-381 | 269-484 | 284-511 | 298-448 | 318-398 | 333 | |||||||||
| MC | 300 | 195 | 214-267 | 228-342 | 242-435 | 256-461 | 270-486 | 284-426 | 303-378 | 317 | ||||||||
| TCS315 | 315-355 | EC | 560 | 349 | 368-460 | 392-588 | 410-718 | 428-856 | 465-929 | 489-978 | ||||||||
| C | 500 | 318 | 336-420 | 353-618 | 376-753 | 394-788 | 411-823 | 446-892 | 469-822 | |||||||||
|
型号 Model |
电机功率 Powerkw） |
腔型 Chamber |
最大给料尺寸 Max.feed sizemm |
当破碎机调节到最小排料口的处理能力T/H Capacity at Min. Closed side setting T/H | ||||||||||||||
| 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | 57 | 64 | 70 | ||||
| TCH160 | 132-160 | EC | 185 | 69-108 | 75-150 | 80-161 | 86-171 | 91-182 | 104-208 | 115-208 | ||||||||
| C | 145 | 66-131 | 71-142 | 76-152 | 81-162 | 86-173 | 98-197 | 109-150 | ||||||||||
| MC | 115 | 57 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 93-145 | ||||||||||
| M | 90 | 64-84 | 69-131 | 75-142 | 80-152 | 86-162 | 91-154 | 104 | ||||||||||
| MF | 75 | 61 | 65-106 | 70-115 | 76-124 | 81-126 | 87-114 | 92 | ||||||||||
| F | 50 | 48-78 | 51-83 | 54-88 | 59-96 | 63-103 | 68-105 | 72-95 | 77 | |||||||||
| EF | 35 | 70-90with 80%finer than 5.5-5.6mm | ||||||||||||||||
| TCH250 | 220-250 | EC | 215 | 114-200 | 122-276 | 131-294 | 139-313 | 159-357 | 175-395 | 192-384 | ||||||||
| C | 175 | 101 | 109-218 | 117-292 | 125-312 | 133-332 | 151-378 | 167-335 | 183-229 | |||||||||
| MC | 140 | 97-122 | 105-262 | 113-282 | 120-301 | 128-320 | 146-328 | 161-242 | ||||||||||
| M | 110 | 117-187 | 126-278 | 136-298 | 145-318 | 154-339 | 176-281 | 194 | ||||||||||
| MF | 85 | 114 | 124-227 | 134-245 | 144-263 | 153-281 | 163-299 | 186-248 | ||||||||||
| F | 70 | 90-135 | 96-176 | 104-191 | 112-206 | 120-221 | 129-236 | 137-251 | 156-208 | |||||||||
| EF | 38 | 100-125 with 80%finer than 6-7.5mm | ||||||||||||||||
| TCH315 | 280-315 | EC | 275 | 177 | 190-338 | 203-436 | 216-464 | 246-547 | 272-605 | 298-662 | 328-511 | |||||||
| CX | 245 | 174-194 | 187-374 | 200-488 | 212-510 | 242-582 | 268-654 | 293-521 | 323-359 | |||||||||
| C | 215 | 171-190 | 184-367 | 196-480 | 209-510 | 238-582 | 263-643 | 288-512 | 317-353 | |||||||||
| MC | 175 | 162-253 | 174-426 | 186-455 | 198-484 | 226-502 | 249-499 | 273-364 | ||||||||||
| M | 135 | 197-295 | 211-440 | 226-470 | 240-500 | 274-502 | 302-403 | |||||||||||
| MF | 115 | 192 | 207-369 | 222-396 | 237-423 | 252-450 | 287-451 | 318-363 | ||||||||||
| F | 85 | 195-304 | 210-328 | 225-352 | 241-376 | 256-400 | 292-401 | 323 | ||||||||||
| EF | 65 | 211-293 | 227-316 | 244-298 | 261-290 | |||||||||||||
| TCH500 | 500-550 | K | 300 | 448-588 | 477-849 | 544-968 | 601-1070 658-1172 | 725-1291 | 782-1393 849-1512 | 906-1331 | ||||||||
| C | 240 | 406 | 433-636 | 461-893 | 525-1018 | 581-1125 636-1232 | 700-1357 | 756-1464 820-1461 | 876-1286 | |||||||||
| MC | 195 | 380-440 | 406-726 | 432-837 | 492-954 | 544-1055 | 596-1155 657-1272 | 708-1373 | 769-1370 | 821-1206 | ||||||||
| M | 155 | 400-563 | 428-786 | 455-836 | 519-953 | 573-1054 628-1154 692-1271 | 746-1372 810-1248 | 865-1098 | ||||||||||
| MF | 100 | 379-424 | 407-563 | 434-765 | 462-814 | 527-928 | 528-942 | 638-789 | 702 | |||||||||
| F | 90 | 357-395 | 385-656 | 414-704 | 442-752 | 470-800 | 535-912 | 592-857 | 649-718 | |||||||||
| EF | 80 | 280-405 | 304-517 | 328-558 | 352-598 | 376-639 | 400-680 | 455-775 | 503-728 | 551-669 | ||||||||
